Jak funguje Tilt-Shift 1

Tilt-Shift objektivy (česky Naklonit-Posunout) představují speciální kategorii objektivů. V čem jsou speciální? Umí naklonitrovinu ostrosti či posunout obrazové pole a tím dosáhnout výsledku, jaký neumožňuje žádný jiný objektiv (vyjma měchových velkoformátových přístrojů). Určitě znáte fotografie, které působí jako miniatury a přitom zachycují reálný svět. To je ale jen jedna z možností (pravda, ta nejefektnější), které T-S objektivy nabízejí.

Jak vypadají?

T-S objektivy jsou bez výjimky manuální, tzn. bez autofokusu. Zahrnují všemožné ohniskové vzdálenosti od 17 mm až po nějakých 90 mm. Od běžných objektivů je poznáte pomocí masivní naklápěcí konstrukce a dvou (či více) ovládacích šroubů, kterými se provádí samotný posun a naklopení. Co všechno T-S objektivy dokážou?

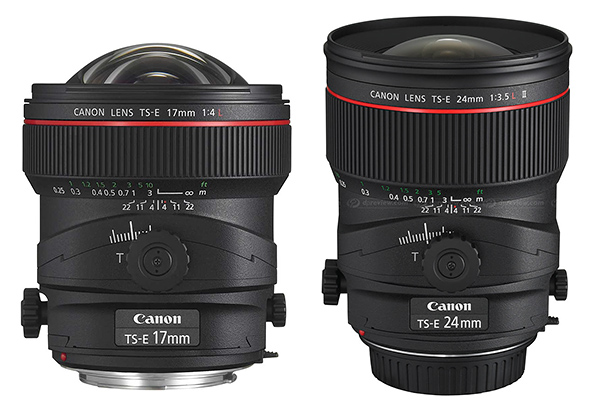

Tilt -Shift objektivy od Canonu

Naklopení roviny ostrosti

T-S objektiv se v základní konfiguraci chová jako každý jiný objektiv a na výsledné fotografii tak nenajdete žádný rozdíl. Zajímavé věci se začnou dít až při naklopení roviny ostrosti. Představte si, že fotografujete scénu krajiny v dálce; hloubka ostrosti je tak veliká, že všechny objekty na fotografii jsou ostré; tzn. světelné paprsky ze všech částí fotografie se zaostří na snímači neboli rovina ostrosti je totožná s rovinou snímače. Pokud naklopíme rovinu ostrosti, část paprsků je zaostřena za snímač a část před snímač a tato místa budou tedy na fotografii rozostřena. Paprsky směřující do průsečnice roviny ostrosti s rovinou snímače zůstanou zaostřené na snímač a tudíž zde vznikne ostrý pruh. Čím více je rovina ostrosti naklopená, tím užší je ostrý pruh a tím rozostřenější jsou okrajové části fotografie a naopak. Vše znázorňuje následující schéma a fotografie.

Schema naklopení. Vlevo nenaklopený objektiv; naklopení se zvětšuje a zároveň s tím se zužuje pruh ostrosti

Fotografie s nenaklopeným objektivem

Objektiv naklopený doleva, ostrý pruh je svisle

Naklopení roviny lze využít i opačně, pro zvětšení hloubky ostrosti. Představte si dva objekty, každý v jiné vzdálenosti. Pokud chci mít oba ostré, tak s klasickým objektivem musím zaclonit, ztrácím rozmazané pozadí a plasticitu, musím prodloužit čas či zvýšit citlivost... samé nepříjemné důsledky. Můžu ale využít T-S a naklonit rovinu ostrosti tak, aby se mi paprsky z obou objektů zaostřily na snímači. Výsledkem je zvětšená hloubka ostrosti bez nutnosti clonit. Stejného efektu lze s výhodou použít i na makro, nicméně nevím o žádném Tilt-Shift makro objektivu, tudíž bychom si museli vypomoci třeba makrokroužky.

Schéma zvětšení hloubky ostrosti:
1 - Nenaklopený objektiv zaostřený na modrý kruh, červený čtverec je mimo hloubku ostrosti
2 - Objektiv naklopený opačně, zmenšení hloubky ostrosti
3 - Objektiv naklopený správně, kruh i čtverec zaostřené

Ukázka zvětšení hloubky ostrosti na reálných fotografiích:
1 - Nenaklopený objektiv, gepard není ostrý, f2.8, 1/6 s
2- Naklopený objektiv na "špatnou" stranu, zmenšení hloubky ostrosti, f2.8
3 - Objektiv naklopený správně, slon i gepard jsou ostří, to vše při f2.8
4 - Nenaklopený objektiv zacloněný na f11, slon i gepard jsou ostří, čas se protáhl na 1 s

Ostření

Ostření vlastně představuje posun roviny ostrosti v ose objektivu dopředu či dozadu. U obyčejného objektivu je obraz ostrý tehdy, když je rovina ostrosti totožná s rovinou snímače. Pokud je posunutá před či za snímač, fotografie je neostrá. U naklopeného objektivu se ostřením také posouvá rovina ostrosti, ale efekt je jiný. Posunem roviny dopředu a dozadu se posouvá její průsečnice se snímačem do stran a tím se posouvá i ostrý pruh na fotografii. Opět viz následující schéma a fotografie.

Schema ostření. Při ostření se posouvá rovina dopředu a dozadu a v závislosti na tom se posouvá pruh ostrosti do stran

Ostřením je průsečnice roviny ostrosti se snímačem (ostrý pruh) posunutá doleva

Ostření T-S objektivů je vůbec poměrně komplikovaná věc a nejlepší je postupovat metodou postupných iterací - naklopím, zaostřím, zjistím, zda je ostré co chci, pokud ne, tak naklopím více, opět zaostřím... dokud nejsem spokojený. Vše ještě komplikuje fakt, že při naklápění se objektiv vychyluje do stran a tudíž se mění i směr pohledu; při fotografování ze stativu je třeba to pak korigovat natáčením stativové hlavy.

Natočení objektivu

Třetí možností, jak ovlivnit pozici ostrého pruhu na fotografii, je natočení celého objektivu. Objektiv se natáčí v místě hned za bajonetem a výsledný efekt je zřejmý - ostrý pruh na fotografii se otáčí, jako na následujícím obrázku.

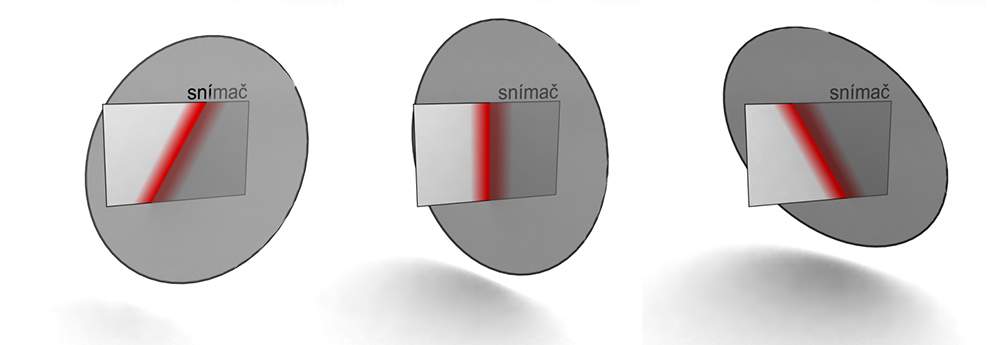

Schema natočení objektivu. Při otáčení celým objektivem se natáčí pruh ostrosti

Natočením objektivu o 45° doleva se natočil i ostrý pruh

Natočení objektivu o 90° a ostrý pruh je vodorovně.

Naklopení, ostření a otočení objektivu ještě jednou, tentokrát v animaci

Na závěr jedna reálná ukázka zmenšení hloubky ostrosti, spodní hlediště v O2 aréně v záběru shora

To by bylo pro dnešek vše. Za týden se podíváme, jak využít druhou vlastnost T-S objektivů - shift neboli posun.
