Výroba fotozavazadla na kolečkách

Protože mě letos čeká trochu více cestování s fotoaparátem, rozhodl jsem se pořídit si na převoz (zejména letadlem) kufřík na kolečkách, který by pojal celou moji fotovýbavu a vešel se do přihrádky nad hlavou nebo pod sedadlo v letadle. Zatím jsem převoz řešil tím způsobem, že jsem vše důležité a cenné naskládal na milimetr přesně do brašny. Mělo to však dvě nevýhody:

  • brašna byla hodně přecpaná, tlačila a byla těžká
  • i tak se do ní nevlezlo úplně vše, například sluneční clona k 300/2.8 či blesk cestovaly v zavazadlovém prostoru. Tam samozřejmě hrozí jejich ztráta či rozbití (náhradní sluneční clona stojí přes 300 USD!)

Naštěstí na nás výrobci příslušenství pamatují, existuje hned několik druhů zavazadel na kolečkách, které jsou stvořeny přímo pro fotografy. Namátkou třeba řada rollerů od Think Tank nebo Kata. Všechny mají ale jedno společné: jsou poměrně drahé. Já se po zralé úvaze (založené zejména na tom, že zas tak často necestuji) rozhodl jít jinou, levnější cestou a sice pořízením klasického kufříku na kolečkách a jeho doplněním vlastnoručně vyrobenými přepážkami. Po vytažení přepážek jej lze použít jako klasické zavazadlo a navíc možná někteří z vás už podobný kufřík vlastní.

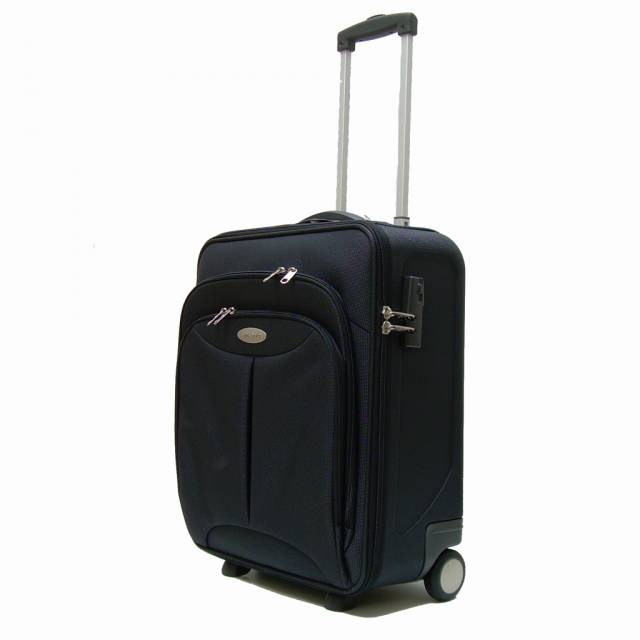

Výběr nakonec padl na Samsonite Upright Cordoba 50/18. Důvody byly tentokrát čtyři:

  • kufřík splňuje rozměry pro kabinové zavazadlo, tudíž s ním nebude na letištích problém a zároveň svým vnitřním prostorem dostačuje mojí fotovýbavě
  • nejedná se sice o skořepinový kufřík, ale stěny jsou vyztuženy pevným tuhým plastem, který snese nárazy a drží tvar
  • oproti různým noname výrobkům v akcích v supermarketech je šance, že něco vydrží - přece jen mu svěřuji výbavu za mnoho tisíc
  • předpokládám, že Samsonite je schopen dodat náhradní díly (třeba ulomené kolečko) a nehrozí tedy, že po upadnutí kolečka již podobný kufřík neseženu a celý vnitřek na míru budu moci zahodit

Zbývalo rozhodnout, z čeho vytvořit vnitřní prostor pro výbavu. Na přepážky uvnitř jsem úplně z počátku plánoval použít dělící příčky ze starého fotobatohu a fotobrašny. Nakonec jsem se ale vydal cestou výroby vnitřního prostoru "na klíč" kousek po kousku z měkké pěny. Jako její zdroj posloužila šedá karimatka z Jysku o tloušťce 12 mm.

Karimatka z Jysku

Příprava

K výrobě budeme potřebovat:

  • kufřík dle vlastního výběru
  • karimatku z Jysku
  • lepidlo (Chemopren na obuv)
  • nůžky nebo ostrý řezák
  • pravítko, tužka, metr

Příprava

Postup výroby

1. Zadní stěnu kufříku kryje jen tenká podšívková látka a pod ní je hned konstrukce rukojeti, bylo tedy potřeba vyrobit z pěny i celou zadní stěnu. Napřed jsem si změřil vnitřní rozměry. Jelikož spodní rohy zabírá konstrukce uchycení koleček a horní rohy jsou zakulacené, byl jsem nucen vyříznout poněkud složitější tvar, než jsem původně plánoval, se všemi čtyřmi rohy zkosenými. Pro dosažení potřebného tvaru se mi nejvíce osvědčily ostré nůžky.

Nůžky se na stříhání osvědčily

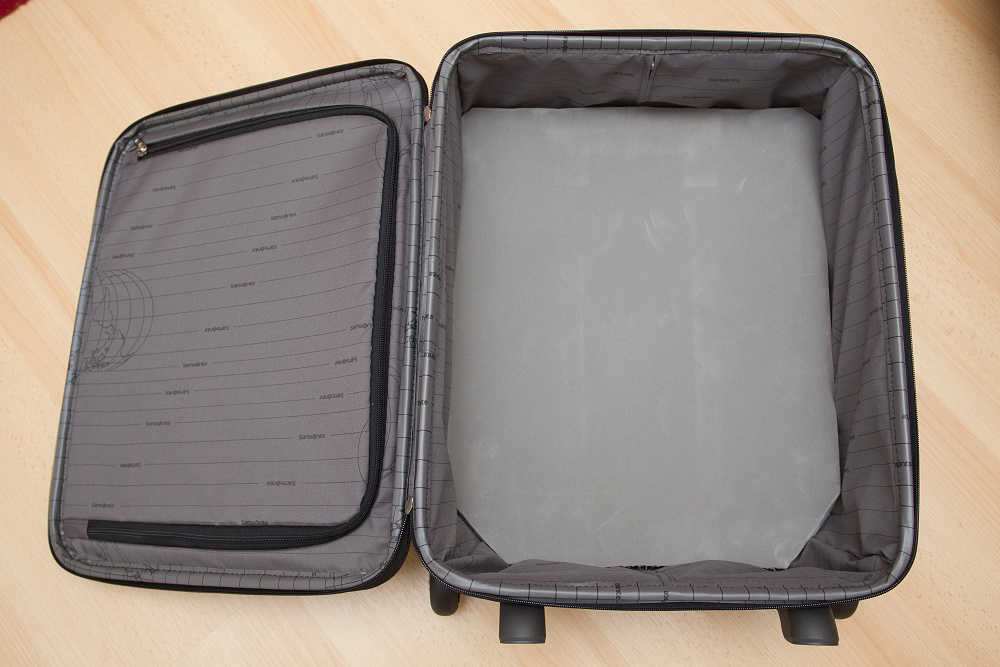

Zadní stěna a zkouška toho, jak pasuje dovnitř

2. Vystřihl jsem bočnice. Nůžkami jsem sestřihl hrany pod úhlem 45°, aby na sebe v rozích hezky navazovaly. Postup výroby ilustrují následující fotky.

3. Po nanesení Chemoprenu na obě lepené plochy je třeba 5 až 10 minut počkat, než lepidlo zavadne. Pak stačí přitisknout k sobě, několik sekund podržet a pevný a pružný spoj je hotov. Postupně jsem takto přilepil všechny bočnice a slepil je i mezi sebou. Na závěr jsem všechny spáry ještě pro jistotu zalil opět Chemoprenem a vyzkoušel, jak celek pasuje dovnitř.

4. Když jsem měl hotový potřebný základ, nastala složitější část, a sice vymýšlení a kombinování, jak nejlépe dovnitř vybavení rozmístit. Na tom závisely další práce - lepení a tvarování přepážek prostoru.

První pokus o uspořádání výbavy

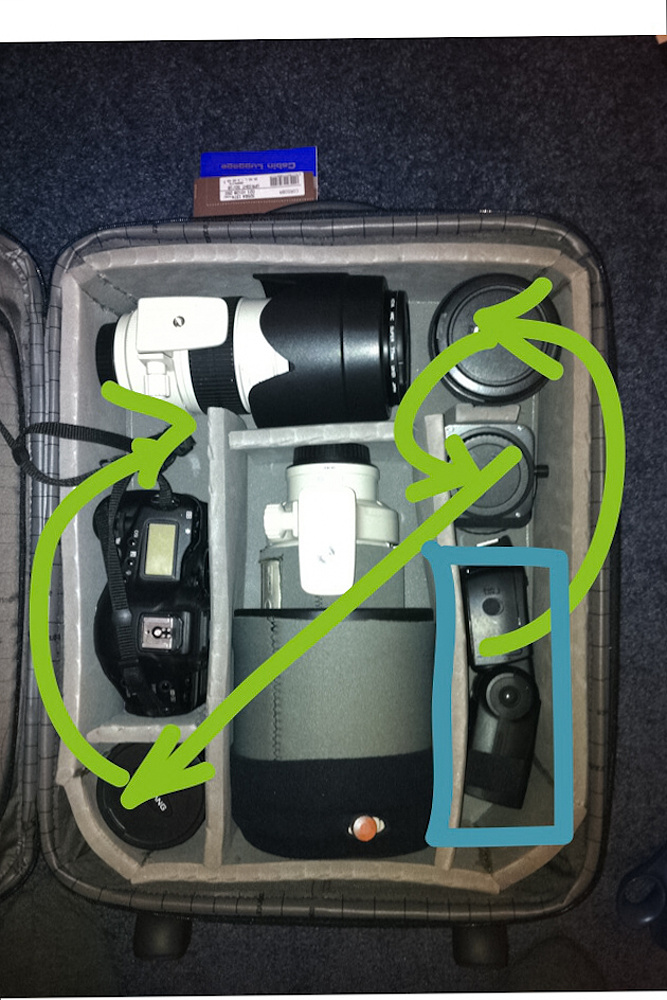

5. Umístění 300/2.8 bylo víceméně dané a zbývalo uspořádat kolem zbylé části výbavy tak, abych nejlépe využil dostupný prostor. Rozmístění jsem si nafotil a postupně ještě virtuálně zkoušel jiné varianty. Blesk jsem nakonec přesunul do rohu a "zlomil" do 90° úhlu - v nataženém tvaru zabíral zbytečně mnoho místa.

První změna

Další varianta, která se nakonec ukázala jako špatná - 70-200 se do prostoru vpravo nevleze

Konečné uspořádání, blesk v pravém horním rohu

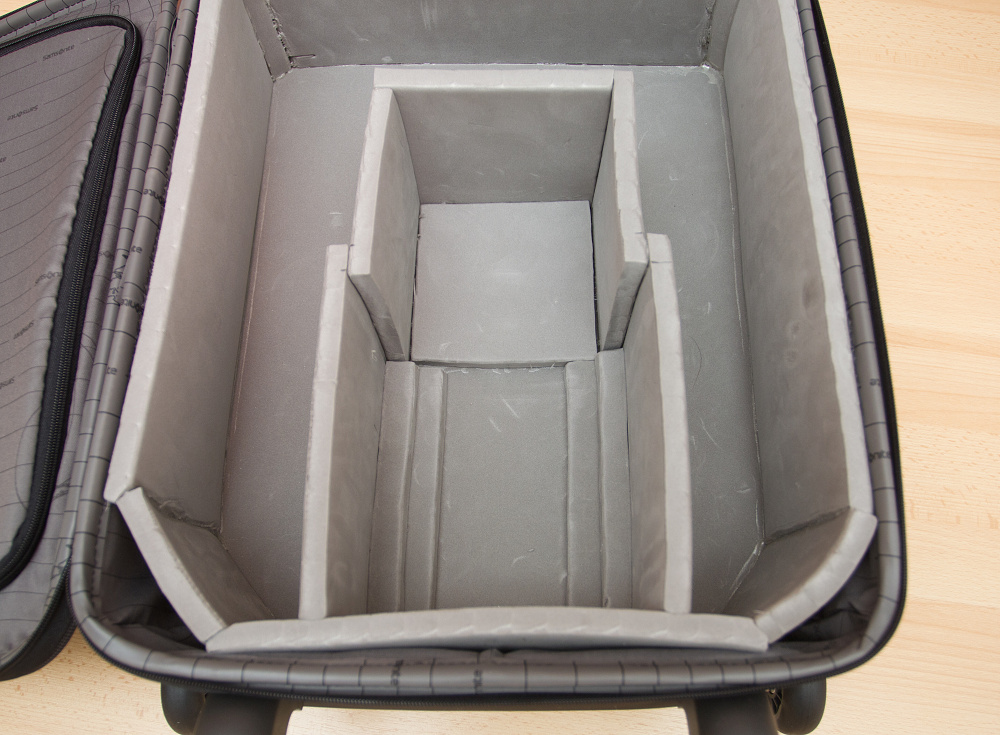

6. Začal jsem od největšího, tedy od přihrádky pro 300/2.8. Snažil jsem se stěny vytvarovat co nejvíce podle obrysu objektivu a vycpat volné místo kolem tak, aby objektiv seděl co nejpevněji.

Základní tvar

"Schody" po stranách obepínají sluneční clonu, na vyvýšené horní část bude ležet bajonetová část objektivu

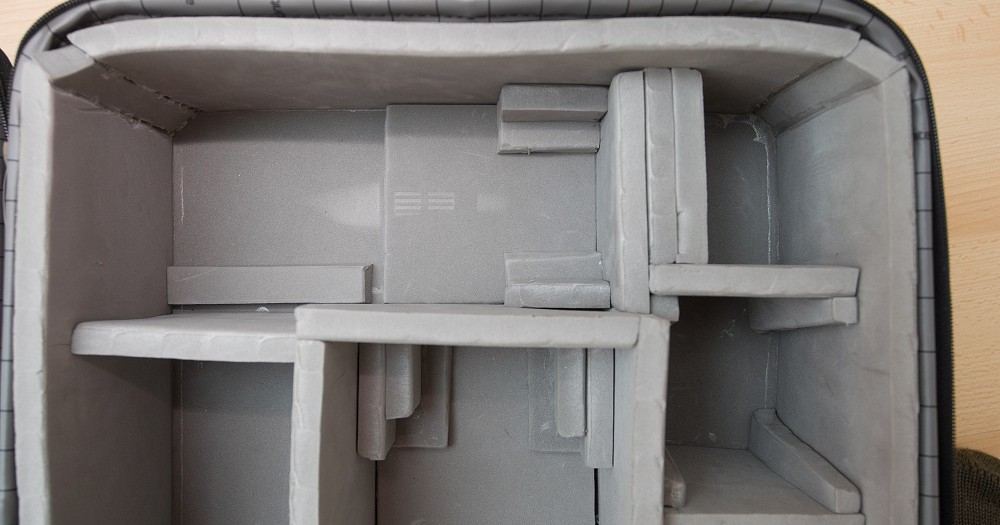

Konečný tvar přihrádky, "schody" v horní části obepínají bajonet a drží objektiv na místě

Takto sedí objektiv ve svém prostoru

7. Prostor pro 70-200/2.8 má podobný tvar jako ten pro 300/2.8 - kolem sluneční clony je širší a pak se zužuje.

Hotová přihrádka pro 70-200/2.8

8. Blesk zlomený do pracovní polohy se opírá o koncovou přepážku objektivu 70-200/2.8

9. Pro objektiv 17-40 jsem přihrádku doplnil bloky v rozích - směrem dolů se rozšiřují a kopírují tak tvar objektivu. To vše je pro jeho pevnější usazení.


10. Přihrádka pro tilt-shift má jen čtvercový tvar - rohy není třeba vycpávat, protože objektiv má čtvercový profil. V přihrádce je vyříznutá drážka, do které pasuje trčící šroub pro posun obrazového pole objektivu.

11. Přihrádka na rybí oko je podobná té pro širokáč - v rozích má vycpávky.

12. Prostor pro fotoaparát je v podstatě jen obdélník, pouze do jednoho rohu jsem přidal vycpávku.

13. Tím bylo téměř hotovo. Zbývalo vložit velkou desku pěny do víka kufříku kvůli zlepšení ochrany z přední strany.

14. Drobnost na závěr - jezdce zipu ve víku jsem přelepil gaffa páskou, aby mi neškrábal po blesku.

To je vše. Interiér kufříku je hotovo a výbava jako v bavlnce. Doufám, že jsem vás třeba inspiroval k výrobě něčeho podobného. Jak se osvědčí v praxi budu mít příležitost se přesvědčit již příští týden a podám o tom zprávu.

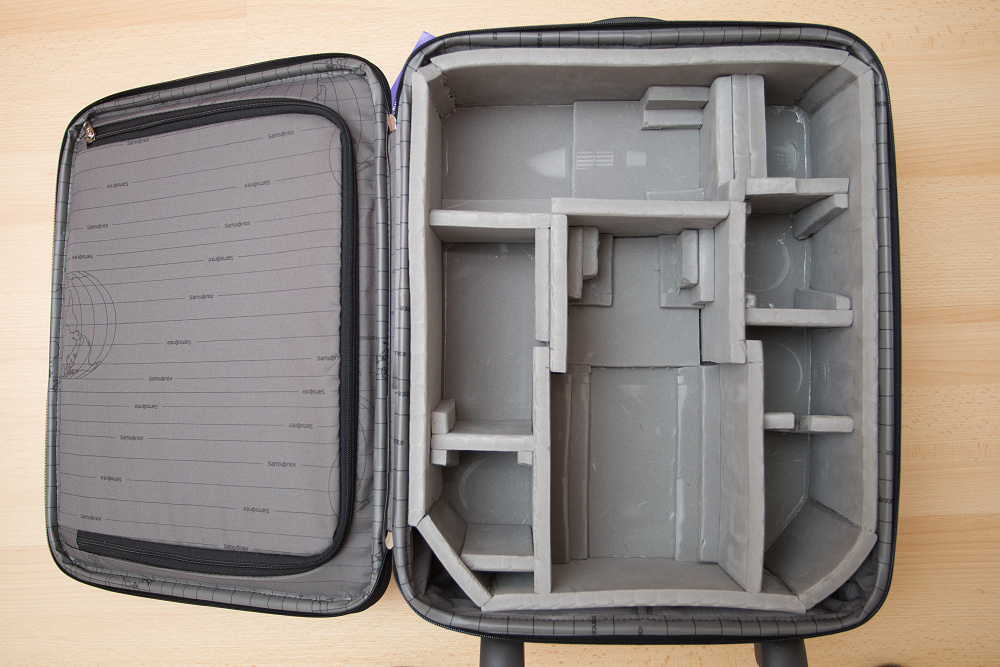

Hotovo
